Tutorial:
 BIG 3 Upgrade

O upgrade do BIG 3 nada mais é que uma melhora na parte de cabeamento no cofre do motor. O objetivo é diminuir a resistência do sistema elétrico.

Alguns benefícios:

Evita problemas nos faróis (diminuindo intensidade por exemplo)
Voltagem mais estável e melhor condutividade elétrica
Menos esforço do sistema elétrico do veículo

- Meu carro precisa de um 'Big3'?
Se a tensão de 12Volts medida no porta-malas estiver muito inferior a tensão medida na bateria, isto indica alguma perda por resistência e pode indicar que valhe a pena investir em um Big3


Essa modifição é muito interessante, pelo fato de ser barato. Na maioria dos sistema basta fazermos isso ao invés de trocar o alternador, por exemplo, ou a bateria principal.

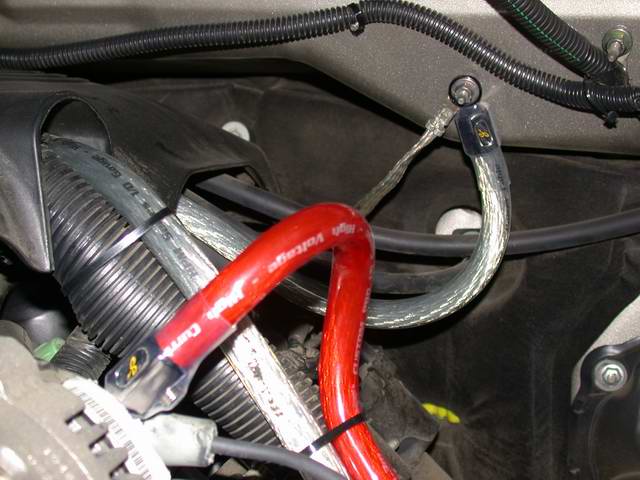

O BIG 3 consiste em 3 cabos:

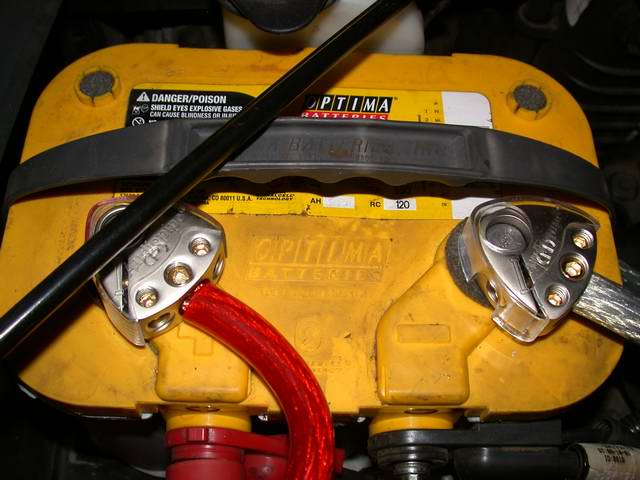

Negativo da bateria para o chassis

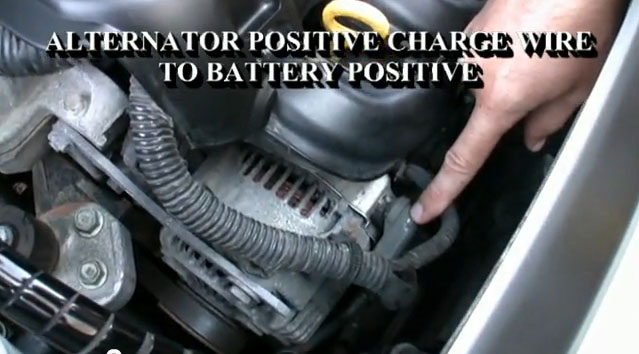

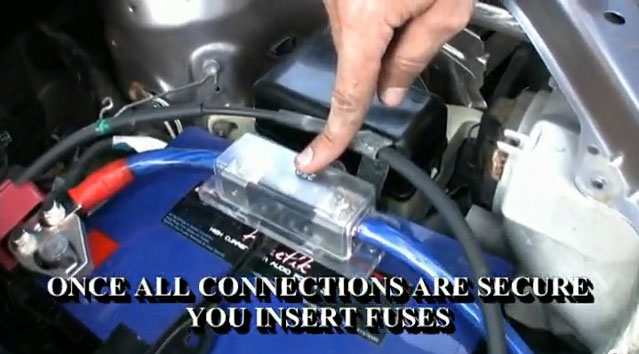

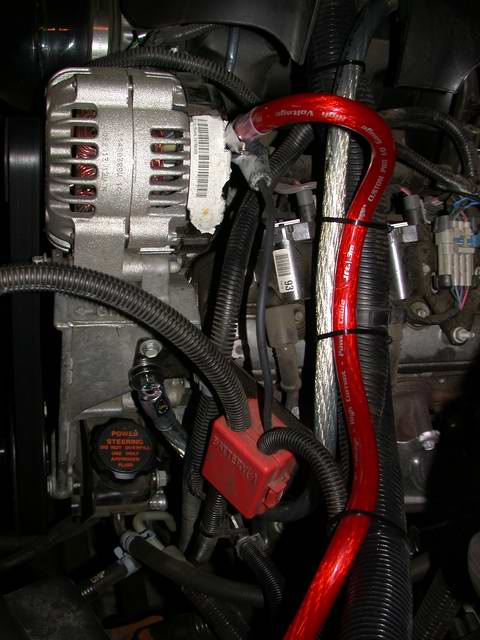

Positivo da bateria para o alternador  (É necessário adicionar um fusível o mais próximo da bateria possível)
Chassis para motor

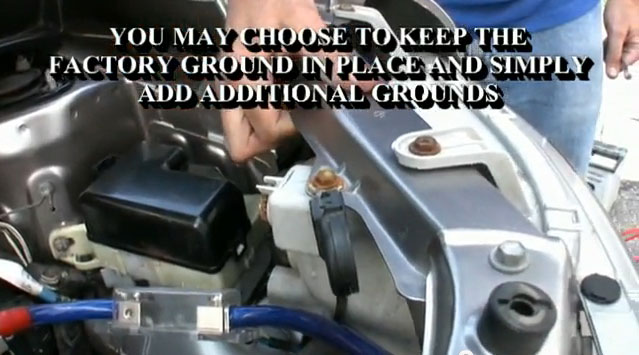

Eu recomendo utilizar cabos de pelo menos 21mm^2 para fazer o BIG3. Não é necessário retirar o cabeamento original. Basta adicionar o novo cabeamento. Com isso você pode manter a originalidade do carro.

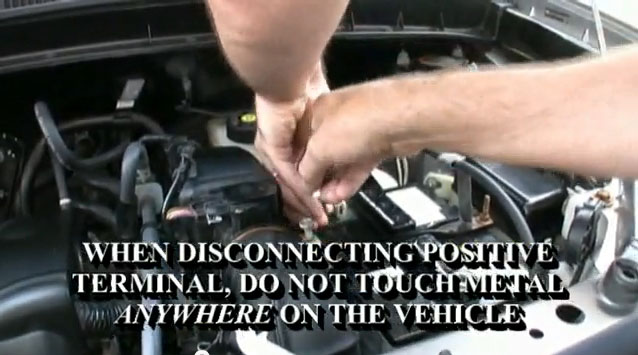

Antes de começar tenha certeza que você desconectou o negativo da sua bateria para não ter problema de algum cabo positivo dando curto na lataria.

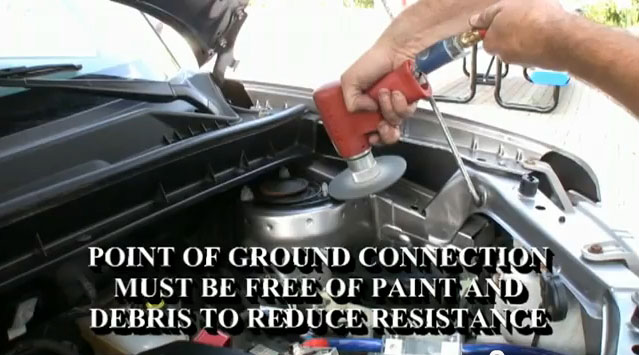

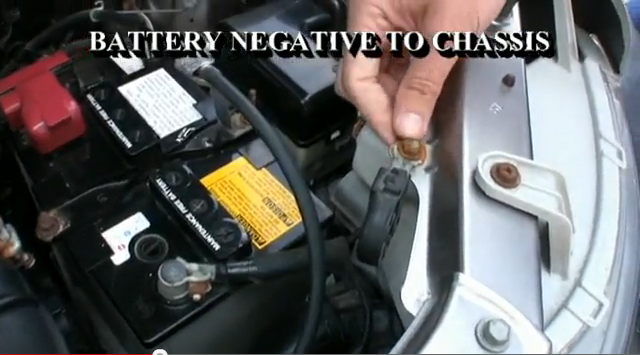

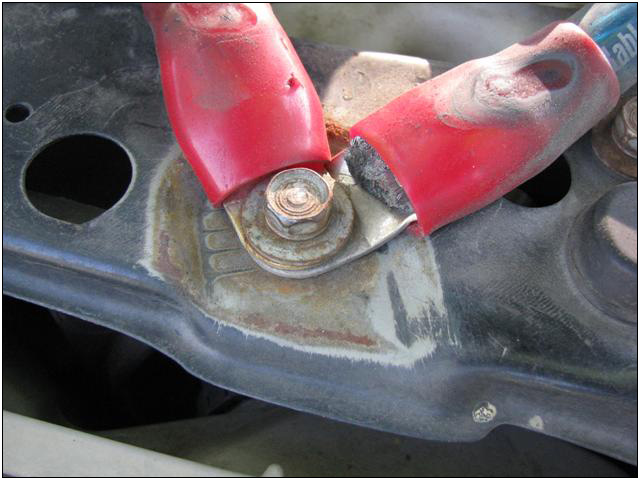

Para o cabo que vai do negativo da bateria até o chassis é recomendo lixar a tinta no local onde será colocado cabeamento no chassis, para garantir o máximo de condutividade.

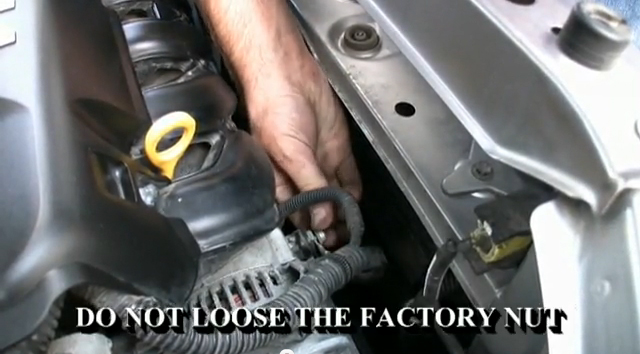

Para o cabo que vai do positivo para o lternador desconecte o cabo original e adicione o novo, conectando os dois juntos.

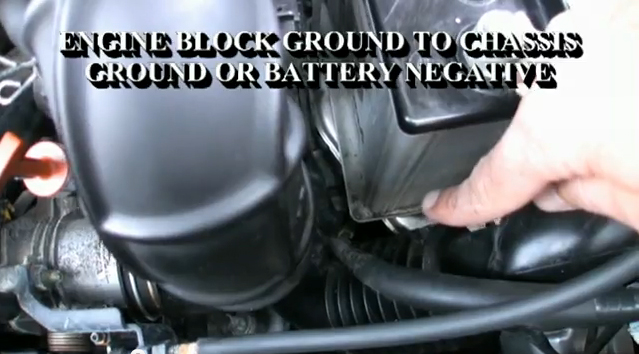

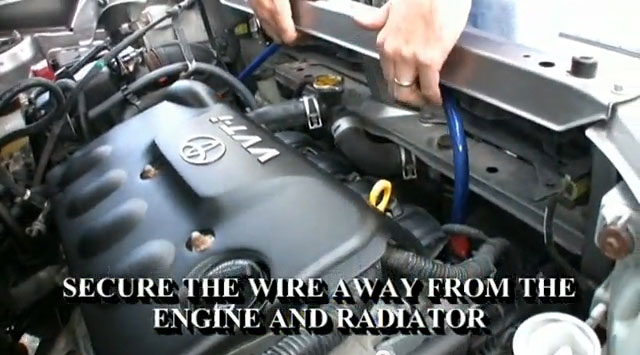

O último cabo é o que vai do chassis até o motor. Você pode conectar o cabo do chassis em qualquer ponto do bloco do motor, porque ele está aterrado ao alternador.





http://autoforum.com.br/topic/112311-tutorial-big-3-otimizando-o-terra-do-carro/

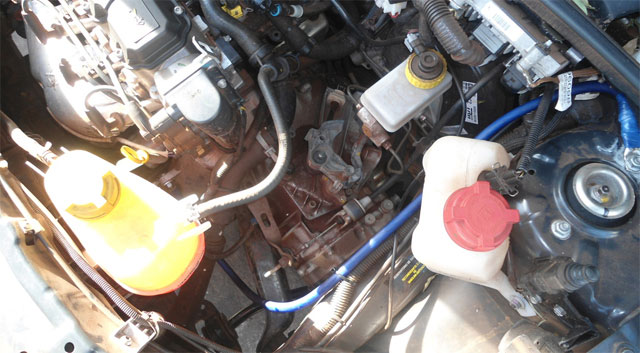

Confira abaixo o Big3 do nosso colega fernandim

São 3 fios .
1 - Positivo do alternador no positivo da bateria Não possuo fotos pois o local onde coloca a fiação do alternador é bem escondida, mas não tem segredo brother!

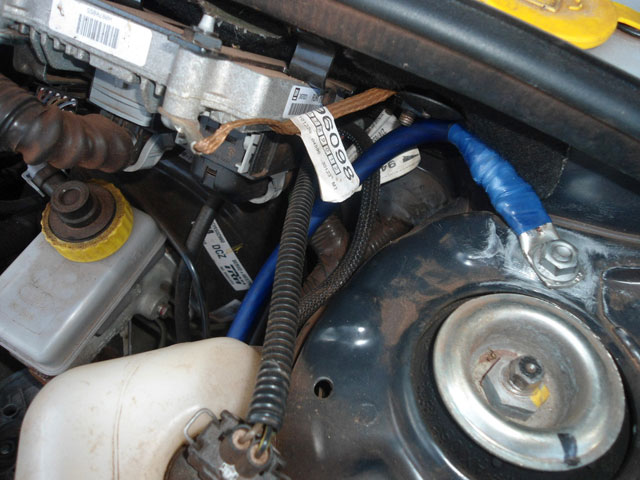

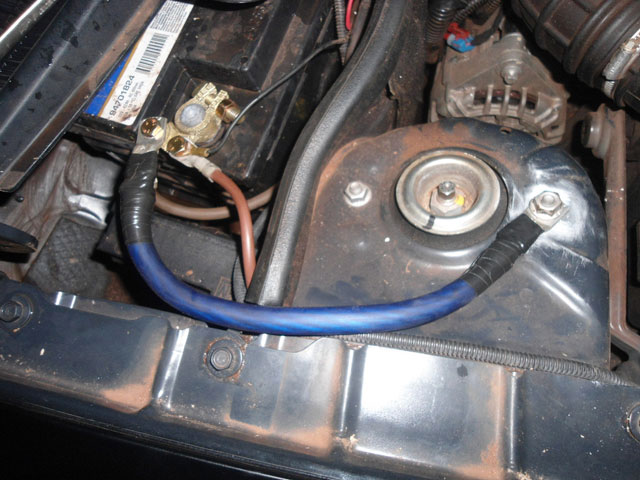

2 - Negativo da bateria até o chassis (Não esquece de lixar o chassis, manda um verniz depois pra não dar ferrugem)

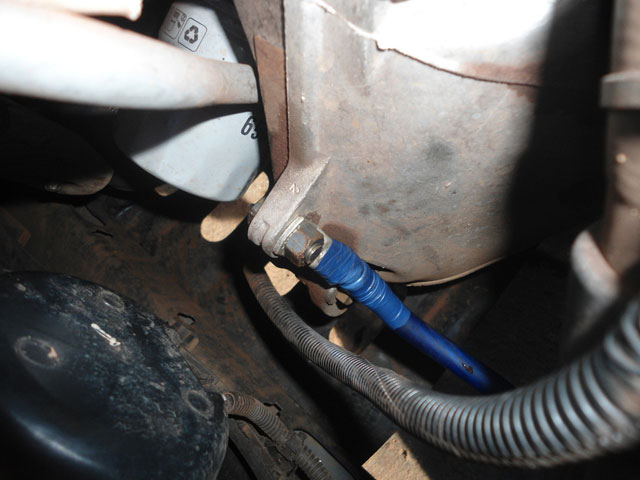

3 - Chassi até o motor (Evite colocar em um local onde não esquenta muito o motor, achei esse lugar vacilando e já mandei um parafuso hehe, lixa o chassis também e manda verniz depois)

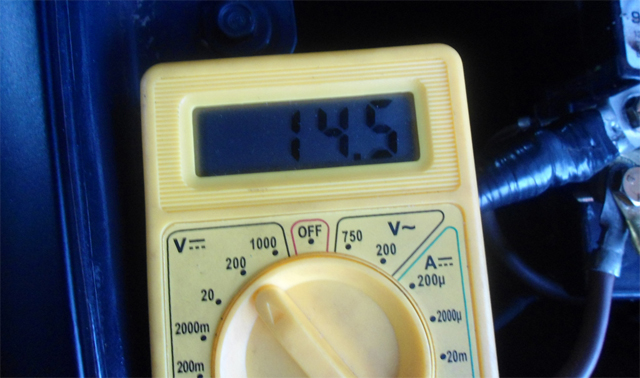

Resultado

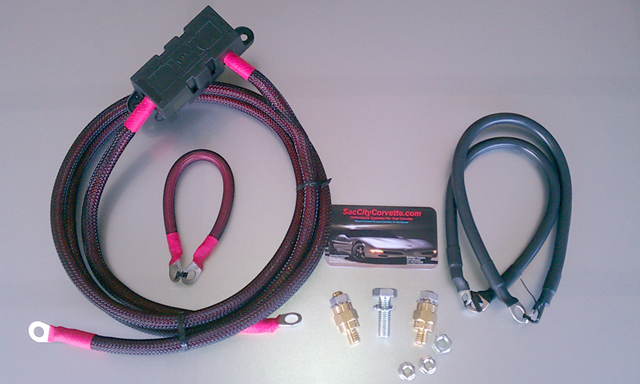

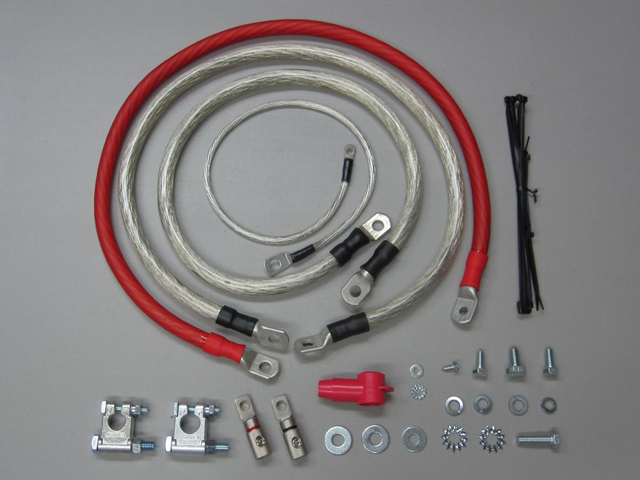

Algumas lojas oferecem kit para big 3, mas podemos ter problemas com tamanho de cabo faltando ou sobrando

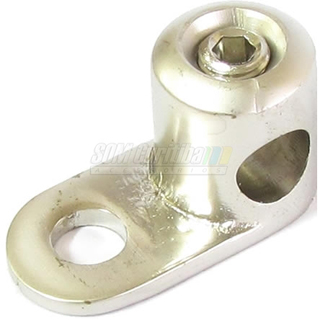

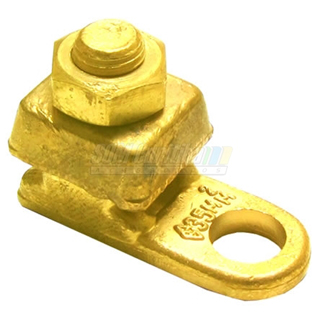

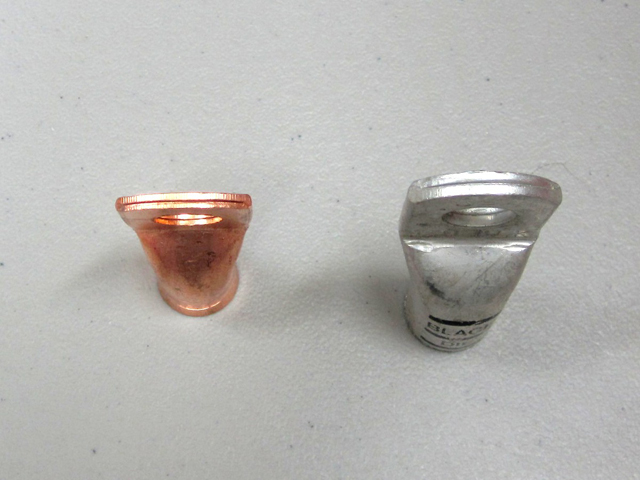

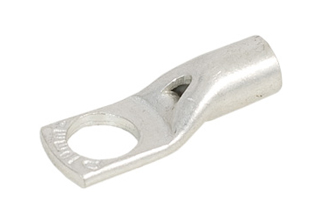

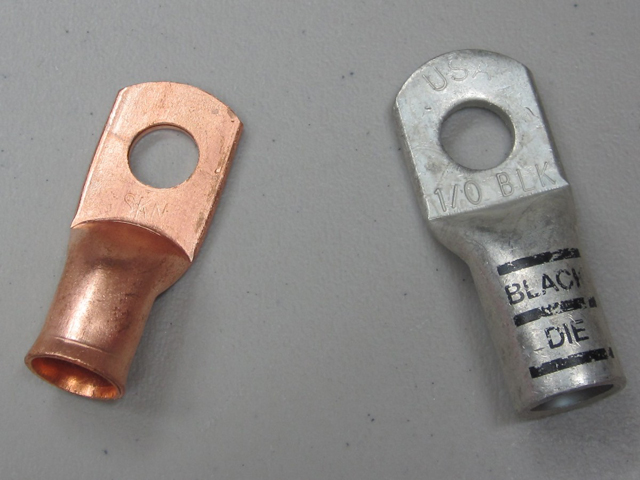

Exemplo de conectores

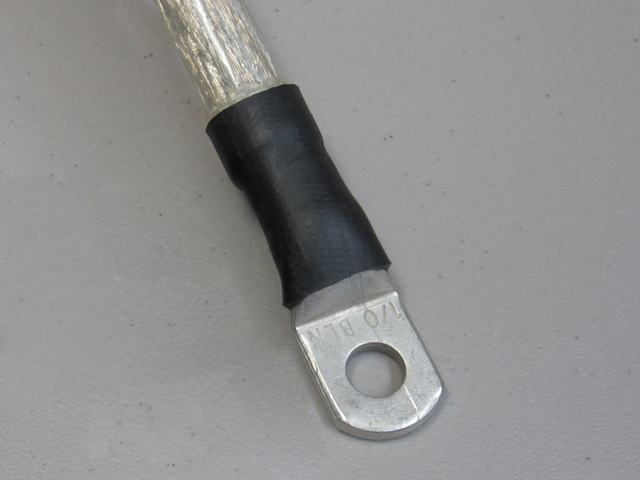

O maior obstáculo a ser ultrapassado é a fixação do cabo com o terminal.
Abaixo temos alguns vídeos interessantes
