a CAIXA

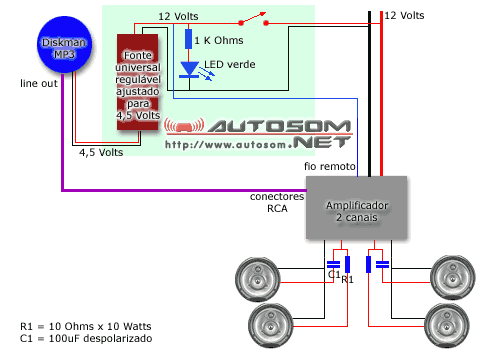

O que vamos mostrar é a utilização de um diskman como gerador de som para seu carro.

O diskman será alimentado pela CAIXA que também liga e desliga o amplificador.

Vantagens:
- Se você já tem um diskman, não precisa gastar muito no som do carro
- Você carrega o diskman, não deixando quase nada pro ladrão roubar do seu carro
- Um diskman que toca MP3 é muito mais barato que um cd-player que toca mp3

Desvantagens:
- você pode sub-utilizar o amplificador se este não tiver sensibilidade suficiente pra receber o sinal do diskman
- dependendo do diskman, este pode pular muito quando está no carro
- o controle do diskman não está tão a mão quanto um som pra carro

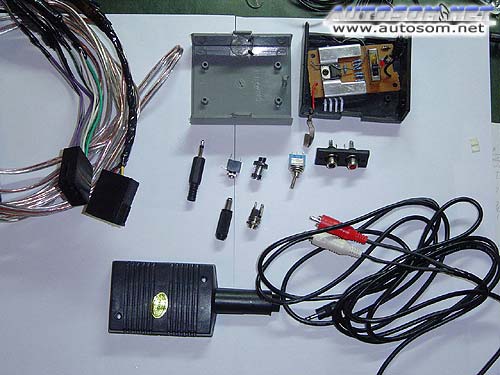

Lista de materiais:
- caixa patola, aproximadamente 10x7x5cm
- fonte adaptadora para carro, multiuso com tensões de 3 a 12 Volts
- conector adaptador para fiação original do carro
- cabos paralelos 2x1mm2
- chave interruptor tipo alavanca
- soquete para LED 5mm
- LED 5mm verde
- cabo blindado plugue estério / RCA
- (conectores RCA femea foram descartados)
- 2 x conector de fonte de alimentação macho e femea
- conector de áudio mono (Jack 2) para a saída do fio remoto para o amplificador
- furadeira
- amplificador com sensibilidade de 0,5 Volts ou menos, MOSFET, 2 canais de 50W RMS
- diskman mp3
- porta-fusível com fusível de 10A
- capacitores de 100uF sem polaridade ( ou 2 de 220uF eletrolítico em série perna negativa ligado na negativa do outro)

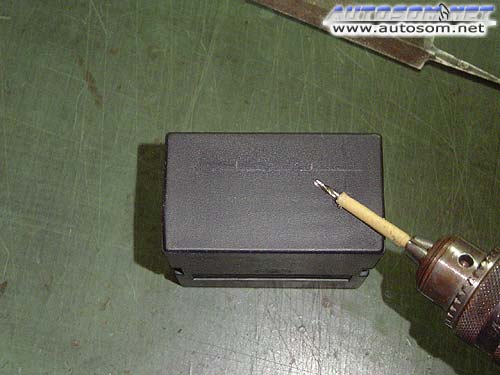

marcando os locais para furo

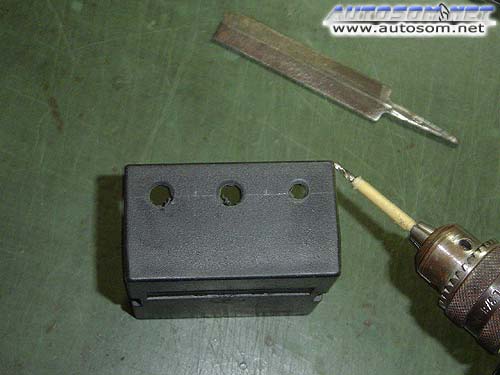

após furação

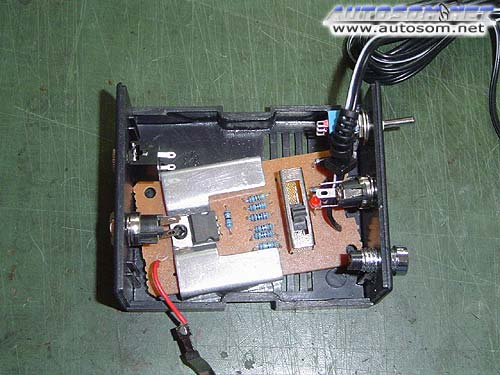

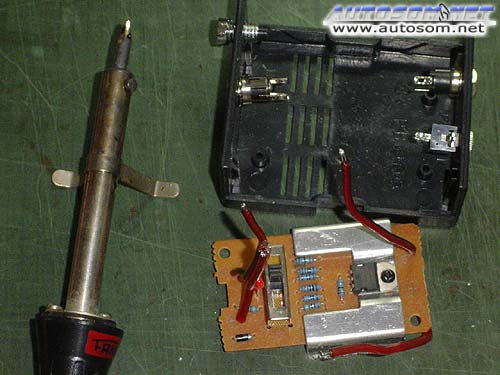

colocando os conectores e fonte nos locais pra ver se cabe


ligando os fios de entrada e saída de energia

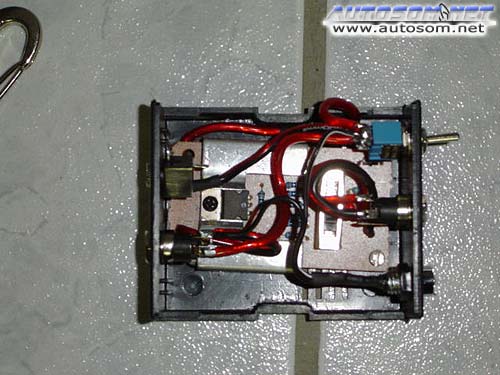

já com os fios de energia ligados

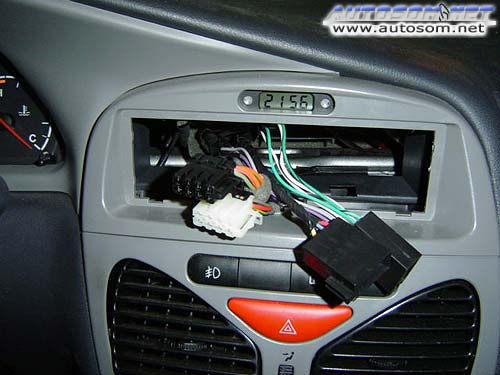

local onde foi localizado o conector original pro som do carro a fiação já estava pronta

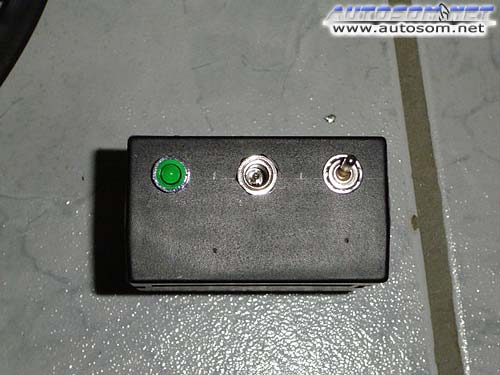

vista da frente da caixa, com LED sinalizador de ligado/desligado, saída de energia e interruptor

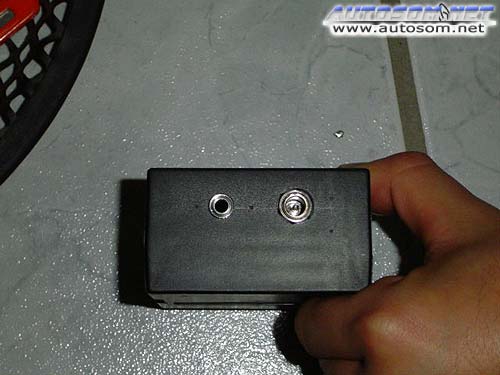

vista da parte trazeira com entrada de energia (12 volts) e saída de fio remoto para o amplificador

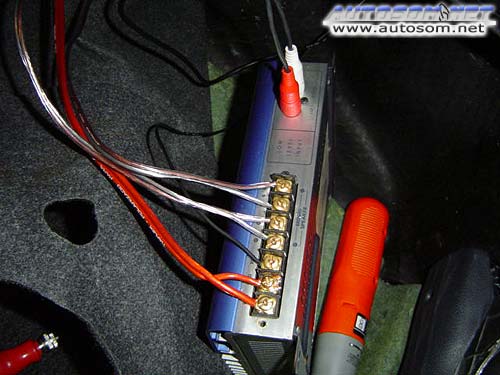

ligação do amplificador que foi instalado nos pés do passageiro

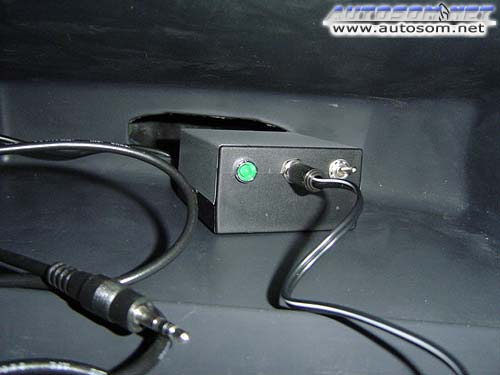

vista da caixa no porta-luvas

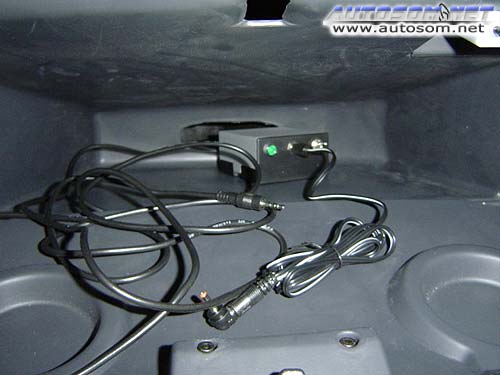

vista do porta-luvas com o fio de alimentação do diskman e fio de áudio

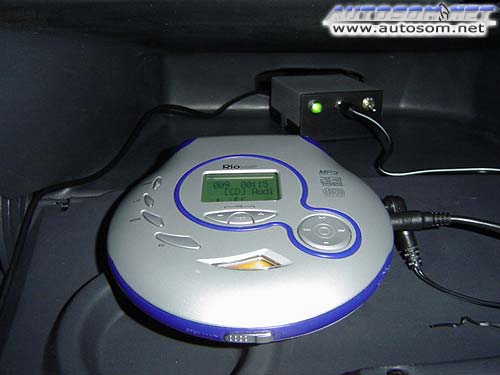

vista do diskman ligado, alimentado pela caixa, áudio indo para o amplificador e tudo tocando perfeitamente
