Entrada Auxiliar Pioneer
texto produzido por Marcelo S. Motitsuki
AutoSom.net http://autosom.net
24/07/2005

O que é e pra que serve?

No mercado, o adaptador para entrada auxiliar, para cd-player Pioneer com controle de disqueteira, é vendido para ligação de DVD Player ou MP3 Player externos, fazendo com que o som seja controlado pelo próprio cd-player.


Fig. 1 - Adaptador IP-bus vendido no mercado

Como fazer?

Este adapdador pode ser feito por qualquer um que tenha paciência e goste de colocar a mão na massa.
Quem não tiver paciência pode encontrar a venda em nossos classificados, sempre tem algum vendedor.

Vamos primeiro desvendar como é a pinagem do conector no cd-player:

Pino Descrição:
1 Data BUS (+)
2 Ground Data BUS
3 Ground L
4 n.c.
5 Data BUS (-)
6 Ground R
7 Audio In L (+)
8 AsenB
9 Audio In R (+)
10 Audio In R (-)
11 Audio In L (-)
A vista do conector ao lado, é na mesma posição da vista traseira do cd-player.

Esquerdo:
7+
11-

Direito:
9+
10-


Os pinos que iremos utilizar estão marcados na figura acima em azul e verde.
Os pinos azul 9+ e 10- são respectivamente os fios positivo e negativo do canal direito (right em inglês). Enquanto que os pinos verde 7+ e 11- são o positivo e negativo do canal esquerdo (left em inglês).

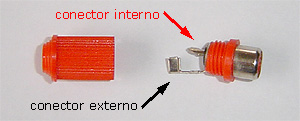

O fio negativo sempre deve ser ligado a parte externa do conector RCA. A parte interna do conector RCA deve ser ligado ao fio positivo. Este é o padrão no mercado e serve pra fazer a blindagem do fio interno pois normalmente esse fio 'negativo' é ligado ao terra.



Primeiro método

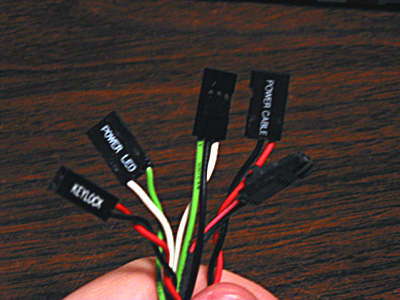

Vamos utilizar os conectores padrões das placas mães de computadores, estes sao utilizados para ligar LEDs de HD, de funcionamento, botões de reset e liga/desliga. Você pode conseguir em alguma assistência técnica, quem sabe até de graça.




Pegamos um conector de 3 vias outro de 2 vias

O de 3 vias, será ligado nos pinos 9, 10 e 11 (visto de baixo pra cima). O conector de duas vias tem ligado apenas a via da esquerda, a via da direita não tem nenhum conector metálico e ficará vazio, facilitando a fixação no IP-BUS.

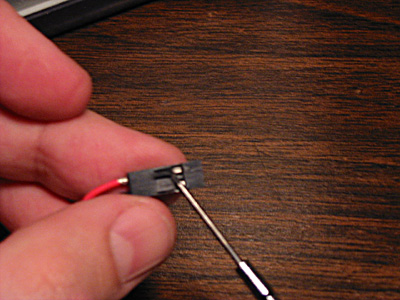

Para retirar o conector metálico da via da direita, utilize uma chave pequena para levantar as travas dos conectores, pois eles evitam que o conector metálico, sai do encapsulamento de plástico preto.

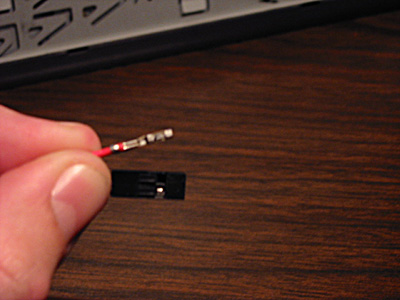

Depois só puxar pelo fio que o conector metálico sai.

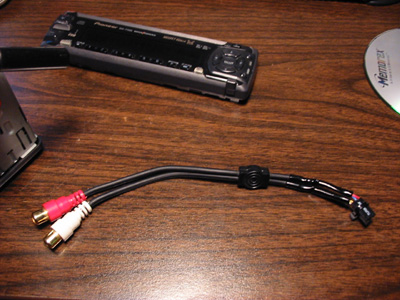

Conector pronto e já encapado

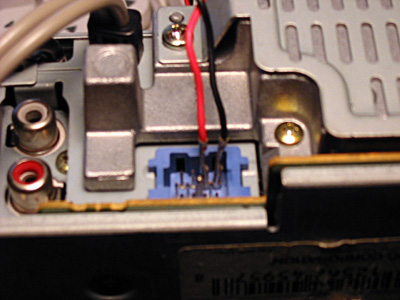

conector inserido no cd-player




Segundo método

Você também pode conectar diretamente os fios, mas tome cuidado para não dar curto-circuito.




Terceiro método

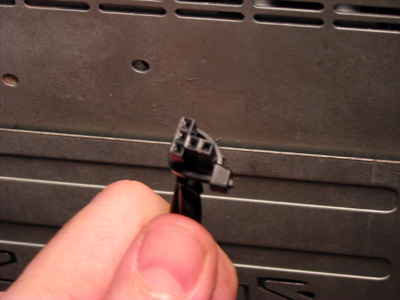

Quem for mais paciente, pode fazer um serviço mais limpo, utilizando 3 conectores de 4 vias.

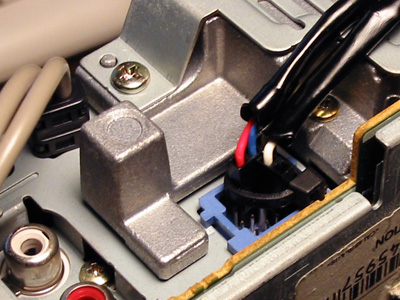

Note que uma das vias foi alargada para entrar o pino guia central.




Quarto método

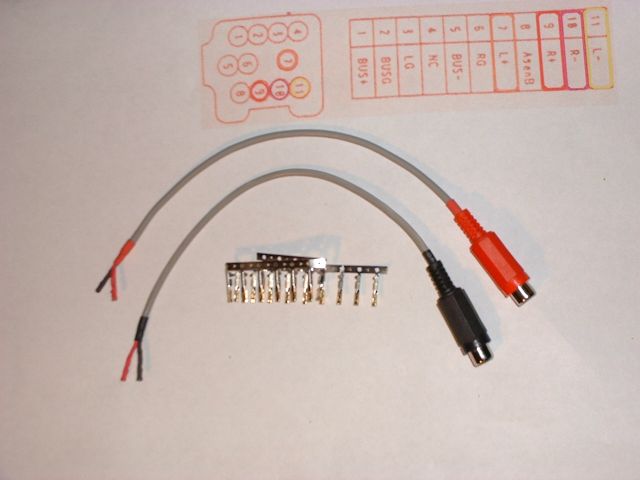

Outro jeito de fazer, é comprar esses conetorzinhos metálicos unitários, vendidos em casas de componentes eletrônicos.
Eles vêm todos juntos e são destacados simplesmente girando o conector.
Abaixo, os cabos RCA já com conectores soldados e isolados na ponta com espaguete termo-retráteis.

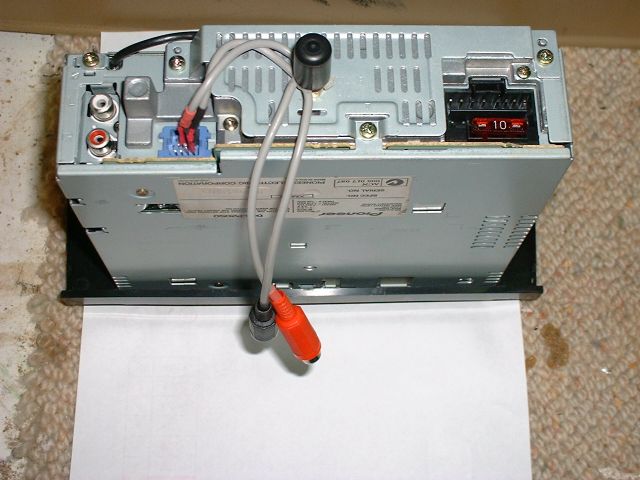

Confira como ficou os conectores ligados no IP-BUS. Note que os cabos foram presos pelo parafuso na carcaça para que não saia do lugar.


Terminado o conector e feito as ligações, resta habilitar a entrada auxiliar no cd-player.
Tente achar a opção apertando a tecla F (function) por dois segundos. Caso tenha dificuldade, utilize nosso fórum para perguntar a comunidade ou procure no manual de instruções de seu cd-player.
