Compare o SPL teórico de dois falantes
texto produzido por Marcelo S. Motitsuki
Todos os direitos autorais reservados

AutoSom.net http://autosom.net



Alto-falante 1 Alto-falante 2
Sensibilidade do falante (1W/1m) dB
Potência aplicada na impedância do falante
* * (W)
Watts
Distância do subwoofer até a medição * * * (m) metros
Número de conjuntos de amplificador + falante
Pressão sonora (SPL) teórico no ponto de medição (desconsiderando outras variáveis) dB SPL
Sensibilidade do falante (1W/1m) dB
Potência aplicada na impedância do falante
* * (W)
Watts
Distância do subwoofer até a medição * * * (m) metros
Número de conjuntos de amplificador + falante
Pressão sonora (SPL) teórico no ponto de medição (desconsiderando outras variáveis) dB SPL

(* *) Utilize a impedância do falante para achar a potência aplicada pelo amplificador

(***) Ponto onde você quer concentrar a potência medida

Esta calculadora não leva em consideração o acoplamento acústico o qual adicionaria mais 3dB desde que os falantes trabalhem iguais, abaixo de 500Hz e que a distância do centro deles não ultrapasse meio comprimento de onda.


(exemplo de medição de pressão sonora)

Este valor significa a sensibilidade do falante, geralmente expresso em db/W/m ou dB SPL 1W/1M, isto é, decibéis por watt por metro.

Significa que se aplicar 1 watt você terá 'X' decibéis medido a um metro de distância.

Por exemplo, 90 SPL significa que você medirá 90dB quando aplicado 1 Watt de potência medido com um microfone a um metro de distância.

Este valor está ligado diretamente com sua eficiência, quanto maior o número, mais eficiente é o falante. Assim, um subwoofer declarado como 90db tocará mais alto que um subwoofer declarado como 89db se forem aplicados a mesma potência e medidos a mesma distância e que outras variáveis também sejam iguais.

Toda vez que você dobra a potência, você aumenta 3db (no máximo). Assim, se você aplica 2 Watt em um subwoofer de 90db, você terá 93db. Serão 96db quando aplicados 4 watts e assim por diante.

Mas isso não quer dizer que um subwoofer de 90db não toca alto quando comparado a um de 93db. Vamos supor que o subwoofer de 90dB suporta 1000W enquanto que o de 93db suporta 500W, se aplicarmos estas potências, ambos tocarão iguais (desconsiderando outras diferenças)

Ou vendo por outro lado, para obter pressão sonora de 100dB em um subwoofer de sensibilidade de 90db/w/m, você precisa de 10W. Já para conseguir os mesmos 100dB de pressão sonora em um subwoofer de sensibilidade de 93db/w/m, você precisaria de 5W, isto é, metade da potência que no exemplo anterior. Com isso, o dobro da potência em amplificadores, não necessariamente significa o dobro de pressão sonora se você não souber escolher o subwoofer correto.

Mas atenção, somente alta sensibilidade não torna o falante melhor que outros. Bons subwoofers não necessariamente tem alto valor.

Todo o conjunto deve ser levado em consideração para que o falante tenha boa musicalidade.

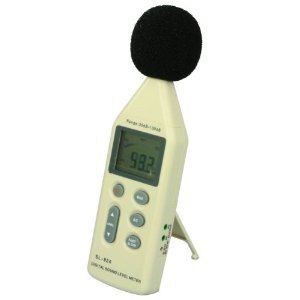

(exemplo de medidor portátil de SPL)


Outras variações de sensibilidade de falantes

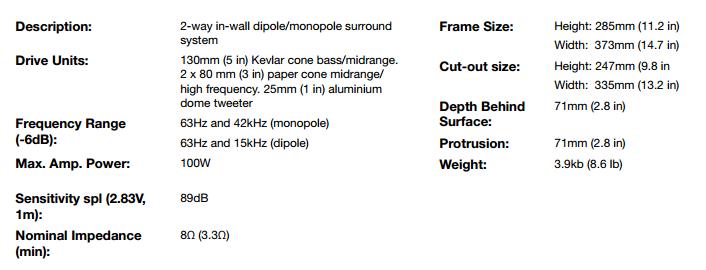

Existem outras variações ao db w/m que estamos acostumados, uma delas é o valor declarado a 2.83V/1m


2.83v em um falante de 8 ohm implica em 1W de potência. Já os mesmos 2.83v em 4 ohm implica em 2W de potência.

Vamo calcular a potência aplicada tendo a tensão de 2.83 e vamos supor a resistência de 8 Ohms

V = I * R
2.83 = I * 8
2.83/8 = I
I ~= .35A.

Calculando a potência:
P = V * I
P = 2.83 * .35
P = 1 (watts)

Portanto, nesse caso, a sensibilidade em 2.83V/m é o mesmo valor da sensibilidade em W/m

Quando falamos de um falante de 4 Ohms, nós temos:
V = I * R
2.83 = x * 4
2.83/4 = x
x ~=.7A

A potência aplicada será:
P = V * I
P = 2.83 * .7
P = 2 (watts)

http://www.hometheaterforum.com/topic/125198-sensitivity-283v-1m-92db/

Portanto, para 4 Ohms, será aplicado o dobro de potência.
Para igualar a base de db/1w/1m você deve utilizar metade da potência, portanto, a sensibilidade cai 3dB
Resumindo, supondo um subwoofer de bobina dupla de 4 Ohms com 90 db 2.83V/m
Em 8 Ohms ele terá sensibilidade de 90db/w/m
Em 4 Ohms ele terá 87db/w/m

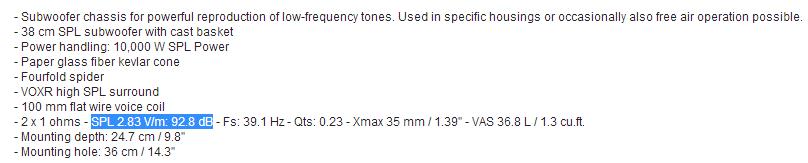

Já este fabricante possui um subwoofer com bobina dupla de 1 Ohm
Para 2 Ohms
V = I * R
2.83 = I * 2
2.83/2 = I
I ~= 1.41A.

Calculando a potência:
P = V * I
P = 2.83 * 1.41
P = 4 (watts)
Precisamos dividir por quatro, o que implica em diminuição de 6dB para chegar em um valor em db/w/m
Resultando em 92.8 - 6 = 86.8 db/w/m

Já para 0.5 Ohms
V = I * R
2.83 = I * 0.5
2.83/0.5 = I
I ~= 5.66A.

Calculando a potência:
P = V * I
P = 2.83 * 5.66
P = 16 (watts)
Precisamos dividir por 2 quatro vezes, portanto temos que diminuir 12 db para chegar em db/1w/1m
A sensibilidade resulta em 80,8 db/w/m

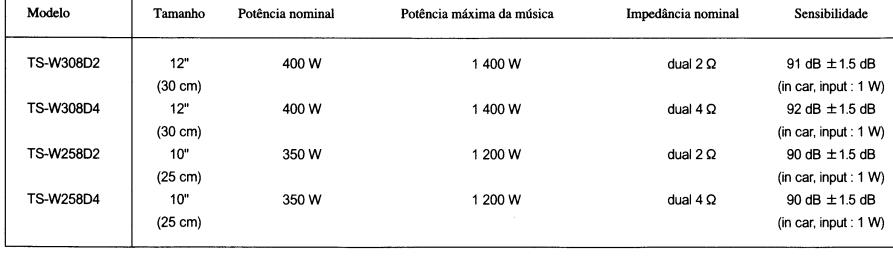

Outro fabricante exibe a sensibilidade em uma simulação dentro do carro (in car).
Neste caso não sabemos o que foi considerado para chegar neste valor.
Tem ganho de caixa acústica, da cabine do carro, etc.
