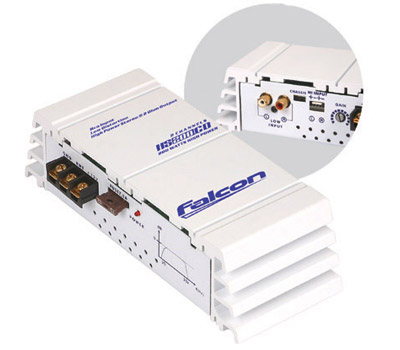

HS 200CD
HS 200CD
HS 200CD

Amp. Mosfet - Falcon
Número de canais: 2
Potência a 4 Ohms 2x 15 Watts RMS
Potência a 2 Ohms 2x 30 Watts RMS
Quantidade de ligações bridge: 0
Peso: 1Kg
Dados técnicos:
2 canais - 240 WPMPO
2x30 WRMS (2 0hm)
Entrada In Line RCA Gold
Entrada de Nível Alto

Peso: 0,800

Medidas:
Comprimento: 80 mm - Altura: 60 mm - Largura: 212 mm

Especificações técnicas

Alimentação:
Nominal - 13,8 VDC
Mínima - 10,5 VDC
Máxima - 15,6 VDC

Distorção harmônica total (THD): Menor que 0,5%

Potência de saída:
30 Wrms/canal (2 Ohm)

Impedância mínima de saída: 2 Ohm

Impedância de entrada: Low input 22 KOhm
Hi input 100 Ohm

Sensibilidade: Low input 0,25 a 1,20 VRMS
Hi input 1,00 a 4,00 VRMS

Resposta de frequência: 20 Hz a 20 KHz (- 1 dB)

Relação sinal/ruído: Maior que 60 dB

Separação de canais: Maior que 50 dB

Fusível do tipo "plug-in" automotivo: 7 A (ATC) lâmina




Diagrama de ligações:

1 - Power - Barra de alimentação:
+ 12 V - ligar no polo (+) da bateria; fio 2mm² (14 AWG)
GND - ligar no polo (-) da bateria; fio 2mm² (14 AWG)
RMT - comando remoto para ligar ou desligar o amplificador através da saída para antena elétrica do CD/Rádio/Toca Fitas ou através de uma chave para o (+) da bateria; fio 0,5mm² (19 AWG)

2 - LED - quando acesso indica que o amplificador está ligado.

3 - Low input (RCA) - entrada de sinal de nível baixo.

4 - Hi imput - entrada de sinal de nível alto:
conector de 4 vias; fio de 0,5mm² (20 AWG)
fio verde (+) / fio marrom (-) - L canal esquerdo
fio azul (+) / fio cinza (-) - R canal direito

5 - Gain: controle de nível de entrada do amplificador: inicialmente gire o potenciômetro (Gain) totalmente no sentido anti-horário e posicione o volume do CD/Toca Fitas a aproximadamente 70% do volume máximo. Gire o potenciômetro no sentido horário até que atinja o volume máximo sem distorções audíveis.

6 - Output - barra de saída para alto falantes: fio paralelo de 1,0mm² (17 AWG).

7 - Select - Selecionada as entradas Low ou Hi input. Posicionar o "strap" de acordo com a entrada de sinal escolhido.



R$ 102,00
(para pagamento à vista)


(R$ 114 11% off )
Formas de pagamento :
Via transferência bancária = R$ 102,00
Via Boleto = R$ 105,37
Via Cartão = R$ 109,14
1x R$ 109,14 = R$ 109,14
2x R$ 56,76 = R$ 113,53
3x R$ 38,60 = R$ 115,79
4x R$ 29,52 = R$ 118,09
5x R$ 24,09 = R$ 120,44
6x R$ 20,47 = R$ 122,84
7x R$ 17,90 = R$ 125,28
8x R$ 15,97 = R$ 127,77
9x R$ 14,48 = R$ 130,32
10x R$ 13,29 = R$ 132,91
11x R$ 12,32 = R$ 135,56
12x R$ 11,52 = R$ 138,25
13x R$ 10,85 = R$ 141,00
14x R$ 10,27 = R$ 143,81
15x R$ 9,78 = R$ 146,67
16x R$ 9,35 = R$ 149,59
17x R$ 8,97 = R$ 152,57
18x R$ 8,64 = R$ 155,60
19x R$ 8,35 = R$ 158,70
20x R$ 8,09 = R$ 161,86
21x R$ 7,86 = R$ 165,08
22x R$ 7,65 = R$ 168,36
23x R$ 7,47 = R$ 171,72
24x R$ 7,30 = R$ 175,13

Outras Informações
Garantia: 3 meses
Site do fabricante Falcon: http://www.falcon.com.br
Observações: Produtos pendente confirmação de disponibilidade. Prazo de envio pode demorar até 7 dias úteis.
