Como verificar a potência dos alto-falantes?

Você já deve ter visto um alto-falante pequeno do tipo coaxial escrito "250 Watts" e pensa que é melhor que os outros, pois suporta altas potências. Mas não se engane, se é um coaxial ou triaxial de uma marca popular, provavelmente sua potência real (potência RMS) não é ser superior a 60 Watts RMS.
Essa é a jogada dos fabricantes, anunciar a potência PMPO (potência de pico) para vender seus produtos enquanto que a potência real dos produtos fica "escondida". Já percebeu como os anunciantes de micro-system fazem o marketing de 3000 Watts, 5000 Watts, que coisa incrível, não?

Qual a potência dissipada em um kit de MidBass, MidRange e Tweeter ?

100W + 100W = 100W !!! Saiba como....

Potência RMS vs. SPL. Mitos e verdades da potência elétrica




Como medir a potência RMS de seu aparelho? (artigo técnico)




Ligação do CD-Player e amplificador

  • Vermelho - Cabo que pode ser ligado à chave de controle de ignição: você pode ligá-lo juntamente com o "cabo positivo" do cd-player, caso você ligue na chave de ignição você só poderá escutar seu rádio com a chave no contato.
  • Laranja - Cabo Positivo: geralmente possui um porta-fusível e deve ser ligado à bateria (ou à um cabo que possui sempre 12V com ou sem chave na ignição).
  • Preto - Cabo Terra (negativo): (preto) deve ser ligado em um ponto da lataria perto da instalação do rádio.
  • Azul - Cabo Remoto: deve ser conectado a sua antena elétrica e/ou amplificadores e equalizadores. Quando o rádio é ligado obtemos 12 Volts nesse cabo que serve de controle para ligar outros aparelhos juntamente com o rádio. Também possui um porta-fusível.
  • Cabos de áudio: verifique para não ligar invertido (trocando positivo com negativo, esquerda com direita, frente com traseira,etc).
Observação: as cores dos cabos podem variar, essas cores são dos aparelhos da marca Pioneer.


Saída RCA ou saída amplificada em CD-Players?

Vantagens, desvantagens e observações

Cuidados com cabos de áudio (evitanto chiados)

  • Nunca passe cabos de áudio (RCA) perto de cabos de força, cabos de alta tensão ou cabos do sistema de ignição para evitar ruídos e interferências no sistema de áudio.
  • Não passe cabos perto de cantos afiados e utilize sempre anéis protetores.
  • Tenha preferência para cabos RCA de dupla ou tripla brindagem.
  • Utilize conectores RCA de boa qualidade.
  • Todo cuidado é pouco se tratando de cabos de sinal de baixo nível de tensão com conectores RCA, pois são cabos que transportam sinais de baixa amplitude (variando 500mV até 8 Volts, dependendo do aparelho) que podem facilmente sofrer perdas e interferências elétricas. É por isso que existe aquela malha periférica em volta dos fios internos (cabos coaxiais), eles funcionam como uma blindagem magnética.

Fixação do amplificador e acabamento


  • - Fixe o amplificador numa chapa de madeira 20mm (compensado, MDF,etc) encapada (carpete ou curvin ) e parafusada atrás do banco ou em lateral moldada. Não coloque a carcaça do amplificador em contato com a lataria do carro para evitar loop de terra. O loop de terra é causado pela diferença de potencial elétrico entre o aterramento da carcaça e o aterramento pelo fio terra (negativo, grd) do amplificador, podendo causar fuga de corrente pela carcaça caso algum componente esteja aterrado nela.
  • - Existe no mercado também laterais moldadas para amplificadores.
  • - Não obstrua o acesso ao amplificador, ele deve estar bem ventilado para poder dissipar o calor gerado.
  • - Para fixação de alto-falantes, tenha preferência à parafusos do tipo Philips, pois ao contrário dos parafusos normal (tipo fenda), os do tipo Philips permite maior segurança contra escapes da chave podendo furar o alto-falante.

Instalação Médio Power 1

- "Instalação Simples" + Amplificador Booster - 4 canais + Booster mono
* CD-Player - R$ 350
* Booster mono para SubWoofer - R$ 100
* Booster 4 canais - R$ 150
* Kit de 4 coaxiais - R$ 130
* Par de capacitores de 220 uF/50V - R$ 2
* SubWoofer 10" 150W - R$ 120
* Caixa selada moldada - R$ 100
* Antena manual - R$ 15
* Cabos, porta-fusível, etc - R$ 50
Total : +/- R$ 1000

- Kit de 4 triaxiais - R$ 130
- Par de Coaxiais - R$150
- Cabos paralelo 1,5 mm² para os falantes e 2,5mm² para o SubWoofer
- Amplificador Booster - R$ 100
- Subwoofer 10 - R$160

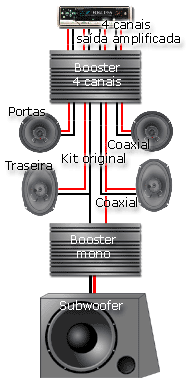

Note que no projeto ao lado, para a ligação do booster mono específico para o SubWoofer foi pego uma via de cada saída (esquerda e direita) do booster de 4 canais. Não é necessário qualquer filtro entre o amplificador e SubWoofer para o corte de frequência pois o booster para uso com subwoofers, normalmente já possui um internamente.



Instalação Simples Power I com 'SubDrive direto'

- "Instalação Simples"
* CD-Player Pioneer 2050 - R$ 350
* Par de triaxiais originais ou melhores- R$ 60
* Par de capacitores de 100 uF/100V - R$ 2
* SubWoofer 10" 60 a 120W RMS 1.5 a 2 Ohms - R$ 60
* Caixa selada moldada - R$ 100
* Antena manual - R$ 15
Total : +/- R$ 590

- O intuito aqui é mostrar uma função disponível em alguns CD-Players, o SubDrive Direto onde o amplificador interno consegue fornecer uma potência maior em um dos canais quando carregado com 2 Ohms;
- A função FIE também é muito importante para este projeto (frontal image enhancement ou reforçador de imagem frontal com corte passa-baixa dos canais traseiros selecionado em 100Hz)
- Para aproveitar a potência do cd-player, o subwoofer deve ser de 1,5 Ohms resultado da associação paralela das bobinas de 3 Ohms ou ter bobina única de 2 Ohms ou ter bobina dupla de 4 + 4 Ohms ( resulta 2 Ohms quando ligado em paralelo) ou ter bobina dupla de 6 Ohms (resulta 3 Ohms quando ligado em parelelo), deve ter alta sensibilidade ( maior que 91dB/m).
- Com este sistema conseguimos uma boa potência, boa qualidade a custo baixíssimo.
- A potência RMS por canal dos novos Pioneer com amplificadores MOSFET são de 27W (baixa distorção) e 45W de potência máxima (com distorção).


Instalação Simples Power II

* CD-Player - R$ 350
* Amplificador MOSFET 2 canais - R$ 340
* Par de triaxiais originais ou melhores- R$ 60
* SubWoofer 10" 60 a 120W RMS 2 Ohms - R$ 60
* Caixa selada moldada - R$ 100

Total : +/- R$ 910

- Uma melhoria do projeto anterior é a utilização de um amplificador para o subwoofer, conseguindo graves mais intensos e de maior impacto
- Caso o amplificador não tenha filtro passa-baixa, a função FIE ajudará a fazer o corte de frequência, deixando passar apenas os graves para o subwoofer (frontal image enhancement ou reforçador de imagem frontal com corte passa-baixa dos canais traseiros selecionado em 100Hz)
- Com este sistema conseguimos uma boa potência de graves e boa qualidade. E já é o primeiro passo para sistemas melhores.



* Amplificador tipo booster 3 canais - R$140
* Amplificador tipo MOSFET 3 canais - R$300

Outra variação desse projeto, seria a utilização de um amplificador 3 canais.
Com isso ganhamos uma boa amplificação para falantes e subwoofer, deixando as potências compatíveis. Assim o som do subwoofer não sufoca a música dos falantes.
Podemos até utilizar um booster (amplificador) cujo preço é mais acessível que amplificadores MOSFET. Mas todo barato tem um custo, neste caso é a qualidade de áudio que sofre um pouco com a inclusão de chiados na música e uma certa falta de controle nos falantes.


Como montar e escolher minha Caixa acústica?
- Pra que serve uma caixa acústica?
- Qual a diferença entre elas?
- O que acontece se eu mudar o volume interno ou o material utilizado?
Aqui uma matéria completa para você escolher e montar sua caixa acústica.

Como calcular o volume da minha Caixa acústica? Você mesmo pode calcular a litragem!
Do que eu preciso? e os programas?

Como escolher o SubWoofer?


    O SubWoofer é fabricado para trabalhar em Sub-frequências ( 20 a 100 Hz ), em baixas impedâncias, em caixas geralmente com baixo volume acústico, possui borda emborrachada para permitir maior excursão consequentemente possuindo uma bobina de maior altura.
     Primeiramente ele deve "casar" com a potência fornecida pelo amplificador.
Ex:
Se o amplificador fornece 120W RMS na ligação bridge, utilize um SubWoofer que suporte entre 150W a 200W RMS. Se for utilizar dois SubWoofers, utilize dois de 75W totalizando 150W ou 2 de 100W totalizando 200W suportados pela associação dos falantes.
    Caso você utilize um SubWoofer que suporte muita potência, você estará perdendo sensibilidade no Sub, pois o amplificador não terá muita "força" para "empurrar" o SubWoofer e você terá batidas mais duras e mais curtas. Se utilizar um Sub que suporte menor potência haverá a chance de queimá-lo.
    Verifique a sensibilidade do mesmo. Os mais sensíveis possuem 90dB/m. Lembrando que quanto maior esse número, mais sensível é o falante e que 3 dB significam o dobro de pressão sonora. ( 90dB é o dobro de pressão que 87dB )
    Verifique também a impedância. A maioria dos amplificadores aceitam em sua ligação bridge um mínimo de 4 Ohms. Caso vá utilizar somente um SubWoofer tenha preferência por aquele de 4 Ohms. Se for utilizar dois ou mais SubWoofers deve-se fazer a associação dos mesmos para que cheguem a uma impedância final em torno de 4 Ohms. Mas como que é esse tipo de associação?

ass. série
Na ligação em série, somasse as impedâncias.
ass. paralela contas para a ass. paralela
Nas ligações em paralelo divide-se por dois a impedância de um deles (somente para falantes com mesmas impedâncias). Caso sejam diferentes, deve-se utilizar as fórmulas acima.


Quanto de potência está sendo dissipada pelos SubWoofers?
Quantos dB (decibéis) eu ganho aumentando os SubWoofers?

Vamos por partes porque esse assunto é muito confuso.
Temos em mãos um amplificador que gera
200 W RMS em Bridge a 4 Ohms;
400 W RMS a 2 Ohms e
100 W RMS a 8 Ohms.
SubWoofers em caixas seladas (Closed)

- 1o ) Ligando apenas um SubWoofer de 4 Ohms teremos 200 W RMS no Sub;
- 2o ) Ligando dois SubWoofers de 4 Ohms em série teremos 8 Ohms como impedância equivalente e o amplificador irá gerar 100 W RMS que serão distribuídos para os SubWoofers , 50 W para cada SubWoofer.
- 3o ) Ligando dois SubWoofers de 8 Ohms em paralelo teremos 4 Ohms de impedância equivalente e o amplificador irá gerar 200 W RMS que serão distribuídos para os Subs, 100 W para cada Sub. Agora, quando comparado ao primeiro exemplo, você tem um ganho de 3dB por ter dobrado a área do cone .
- 4o ) Ligando dois SubWoofers de 4 Ohms em paralelo teremos 2 Ohms de impedância equivalente e o amplificador irá gerar 400 W RMS que serão distribuídos para os Subs, 200 W para cada Sub. Comparando com o segundo exemplo, você tem um ganho de 3dB por ter dobrado a potência dissipada.
- 5o )Ligando 4 SubWoofers de 2 Ohms da seguinte forma:
2 Sub em série em paralelo com outros 2 Subs em série ( 2 + 2 // 2 + 2 ). Impedância equivalente de 2 Ohms.
Fará com que o amplificador fornece 400 W distribuídos para os 4 Subs. 100 W para cada Sub.
Comparando com o terceiro exemplo ( 2 Sub a 200W ) teremos um ganho 3 dB por dobrar o número de falantes mais 3 dB por dobrar a potência total disssipada. Total de 6dB quando comparados com o 3o exemplo.

Lembrando que a caixa "dutada" (Vented) tem ganho de 3 dB quando comparadas às caixas seladas utilizando o mesmo SubWoofer.


Decibél ou dB, o que é isso?


Sistema Power + SubWoofer

Instalação Qualidade 1

O melhor projeto custo x benefício
* CD-Player com 2 saídas RCA - R$ 400
* Amplificador MOSFET de 4 canais de 50 a 150 Watts RMS por canal. - R$ 350
* Kit componente (par de midbass, par de tweeter e par de crossover) - R$250
* Par de triaxiais - R$ 70
* Caixa dutada - R$ 100
* SubWoofer 10" - R$ 150
* Cabos, conectores, porta-fusível, RCA, etc - R$ 120
Total: R$ 1430

Neste projeto, estamos utilizando um cd-player com apenas 2 saídas RCA, isto é, possui saída RCA somente para os canais traseiros e é destinado para amplificadores de subwoofers.
Utilizamos 2 acaptadores de cabos RCA Y para poder entrar com o sinal em um amplificadores de 4 canais.
Com isso não teremos controle da intensidade de som do subwoofer e do kit componente.

- Cabos de MidBass e Tweeter de 1mm²
- Cabos de SubWoofer de 2 a 2,5 mm²
- Cabos de força para o módulo 6 AWG = 13,3mm² (suporta até 36 Ampéres)

- Fusível de 40 Ampéres
- Com a utilização do SubWoofer, teremos mais ênfase nas frequências sub-graves (20Hz a 100Hz)
- A potência fornecida para o SubWoofer em geral é 3 vezes maior que a potência fornecida para os outros auto-falantes, pois nossos ouvidos são menos sensíveis à frequência grave.
- Agora a função dos coaxiais traseiros é não deixar os passageiros de trás do carro sem escutar a música. A regulagem do fader deve ser tal que o motorista mal escute o som dos coaxiais traseiros. Podem ser eleminados.




Sistema Power + SubWoofer

Instalação Qualidade 2

Custo-benefício com controle de subwoofer
* CD-Player com 4 saídas RCA - R$ 490
* Amplificador MOSFET de 4 canais de 50 a 150 Watts RMS por canal. - R$ 400
* Kit componente (par de midbass, par de tweeter e par de crossover) - R$300
* Caixa dutada - R$ 100
* SubWoofer 12" - R$ 200
* Cabos, conectores, porta-fusível, RCA, etc - R$ 120
Total: R$ 1610

Sugestão iniciante 1:
- kit componente - R$ 150
- subwoofer - R$160
- amplificador - R$ 392
= R$702

Sugestão iniciante 2:
- kit componente Bravox CS60D - R$317

- subwoofer Bravox Premium - 12D4 R$170
- amplificador - R$ 370
= R$857

Sugestão intermediário:
- kit componente Bravox CS60D - R$317

- subwoofer - R$375
- amplificador - R$ 500
= R$1192

Sugestão qualidade:
- kit componente Bravox kevlar - R$ 780
- subwoofer - R$530
- amplificador - R$ 1000
= R$2310



Com a utilização de um cd-player com 4 saídas RCA, você ganha o controle intensidade de som do subwoofer e do kit dianteiro.

Recomendação de cabos:
- Cabos de MidBass e Tweeter de 1mm²
- Cabos de SubWoofer de 2 a 2,5 mm²
- Cabos de força para o módulo 6 AWG = 13,3mm² (suporta até 36 Ampéres). 21mm² recomendado.
- Fusível de 40 Ampéres perto da bateria
- Com a utilização do SubWoofer, teremos mais ênfase nas frequências sub-graves (20Hz a 100Hz)
- Com a caixa dutada, teremos um grave mais macio, com frequências mais baixas que uma caixa selada;











Podemos ainda ter falantes traseiros em paralelo com os dianteiros. Sua função é ter o mínimo de música para os passageiros traseiros, sem interferir no palco sonoro da frente.

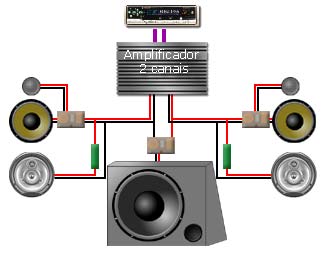

No projeto ao lado, utilizamos capacitores para fazer os cortes no midbass e tweeter. É uma opção mais barata que o crossover, mas oferece uma qualidade menor.
Utilizamos um resistor para diminuir a intensidade de som nos coaxiais traseiros. Pois não queremos que o som de trás do carro interfira no áudio da frente, puxando o palco sonoro para trás.










Sistema Power + SubWoofer

Instalação Qualidade 2

Qualidade, simplicidade e custo x benefício
* CD-Player - R$ 600
* Amplificador 2 canais de 60W de alta qualidade - R$ 670
* Kit componente (par de midbass, par de tweeter e par de crossover) - R$280
* Par de triaxiais - R$ 70
* Caixa dutada 42Litros - R$ 100
* SubWoofer 10" - R$ 150
* Filtro passa baixa 60Hz - R$50
* Resistores de 12 Ohms x 15W
* Cabos, conectores, porta-fusível, cabos RCA, etc - R$ 120
Total: R$ 2040

O que propomos aqui é a utilização de apenas um amplificador de 2 canais para suportar todo um sistema sonoro com frente, transeira e sub-graves. Oferecendo um conjunto excepcional a um custo acessível.

A escolha do amplificador neste caso é fundamental, ele precisa suportar a ligação tri-mode, isto é, ligação em estéreo e bridge ao mesmo tempo. O amplificador selecionado oferece uma qualidade superior aos demais amplificadores encontrados facilmente no mercado, por isso seu preço elevado. O ganho que você terá, será um som com mais dinâmica, mais clara e mais real fazendo a diferença quando escutado com músicas de qualidade.

Foram utilizados resistores para atenuar os triaxiais traseiros com o intuito de oferecer som ambiente quase imperceptível para os passageiros da frente.

O filtro passa-baixa em 60Hz oferece qualidade e deixa passar somente graves para o subwoofer.

A caixa dutada oferece grave macio enquanto que o subwoofer de 10 polegadas, por ser mais leve oferece melhor ataque.

O kit componente deve ter crossover, isto é, um passa-baixa para o midbass e um passa-alta para o tweeter para dividir as frequências e deixar o falante trabalhar somente com as frequências corretas.




Outra opção é ligar os triaxiais na saída amplificada do cd-player obtendo um pouco mais de controle do fader em relação aos falantes, mas isso pode degradar um pouco o som dos triaxiais, pois geralmente o amplificador interno do cd-player não tem tanta qualidade.












Em que consiste a ligação Bridge?


Instalação SPL/Trio Elétrico!

Sistema SPL/Trio Elétrico

Instalação SPL/Trio Elétrico!
* CD-Player, controle remoto e saída para SubWoofer - R$ 500
* Amplificador Power de 4 canais de 50 Watts RMS por canal. - R$ 350
* Amplificador Power de 2 canais de 100 Watts RMS por canal e 400W em Bridge - R$ 350
* 4 MidBass 6" (8 Ohms ou 2 Ohms) - R$ 250
* 2 MidBass 6" (4 Ohms) - R$ 80
* 4 Tweeters -R$ 200
* 2 crossovers de 2 vias 4 Ohms - R$ 60
* 2 crossovers de 3 vias 4 Ohms - R$ 60
* Par de SubWoofers 12" 8 Ohms ou 2 Ohms 200W - R$ 300
* Caixa selada - R$ 150
* Cabos, etc - R$150

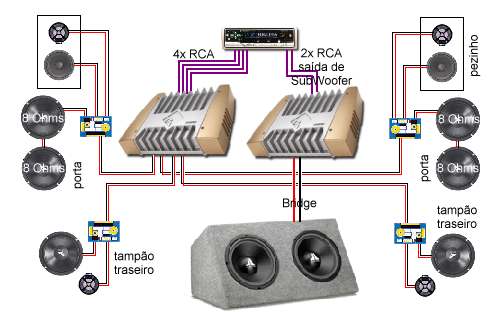

Total = +/- R$2460 Os dois MidBass que irão nas portas devem ser de 8 Ohms para permitir uma impedância final de 4 Ohms quando ligados em paralelo ou devem ser de 2 Ohms para serem ligados em série afim de casar a impedância com o crossover que deve também trabalhar em 4 Ohms.
Igual importância com a impedância deve ser tomada com os SubWoofers, a maioria dos amplificadores suporta impedância mínima de 4 Ohms, portanto use dois SubWoofers de 2 Ohms (para serem ligados em série) ou 2 de 8 Ohms (para serem ligados em paralelo).

Como escolher uma instaladora
  • Pesquise com seus amigos se eles conhecem uma loja de confiança, vale também conferir nos campeonatos as lojas que se destacam
  • Confira se a loja transmite uma boa impressão, se é limpa, se os funcionários estão uniformizados, se tem uma vitrine com produtos em exposição ou catálogos.
  • Peça orçamentos detalhados para não se arrepender depois com o serviço realizado.
  • Verifique se a loja têm certificados de cursos de aperfeiçoamento, treinamentos técnicos ou troféis de campeonatos.
  • Verifique se os instaladores possuem ferramentas adequadas para a instalação.
  • Verifique os trabalhos feitos em outros carros sonorizados na loja
  • Não apresse o instalador, quem tem pressa come crú, já dizia o ditado.
  • Nem sempre o menor preço sai barato, um sistema mal instalado pode custar muito caro.
  • Cuidado com as ofertas imbatíveis, eles podem estar vendendo um produto roubado, de segunda mão, recondicionado, etc
