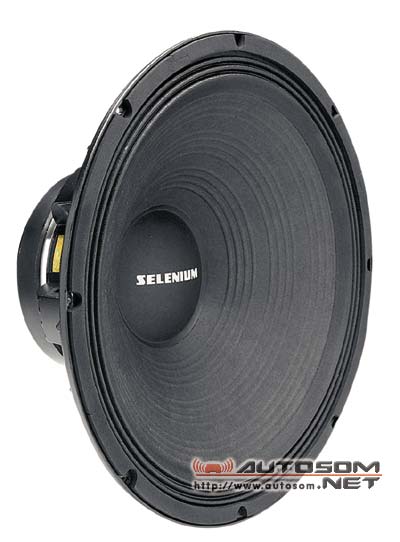

WPU1809
WPU1809
WPU1809

Woofers - Selenium
Potência RMS: 450W RMS
Potência máx: 900W máx
Bobina(s): BS 8 Ohms
Diâmetro: 18 polegadas
Peso: 6Kg
Dados técnicos:

Alto-falantes desenvolvidos para atender às exigências de sistemas de reprodução sonora de alta potência na faixa de graves com a utilização de sonofletores de volume reduzido. Esses produtos possuem bobinas de 4" em forma de Kapton, aranhas duplas, cones produzidos com celulose de fibras longas, suspensões em tecido impregnado com borracha e carcaça de alumínio injetado.

Woofers WPU09 - WPU1809

Diâmetro Nominal = 18"
Potência RMS (W) = 450
Potência Prog. Musical (W) =900
Impedância (Ohm) = 8
SPL 1 W @ 1m (dB) = 98
Resp. Freq. @ -10 dB (Hz) = 35 a 3000
Freq. de Ressonância (Hz) = 32
Peso do Ímã (g) = 2.640
Diâmetro da Bobina (mm) = 100
Material da Carcaça = Alumínio Injetado

CURVAS DE RESPOSTA (0° e 45°) NA CAIXA DE TESTE EM CÂMARA ANECÓICA, 1 W / 1 m.

Manual técnico

PARÂMETROS DE THIELE-SMALL
Fs (freqüência de ressonância).......................33 Hz
Vas (volume equivalente do falante).................328,5 I
Qts (fator de qualidade total)........................0,45
Qes (fator de qualidade elétrico).....................0,46
Qms (fator de qualidade mecânico).................18,03
r|O (eficiência de referência em meio espaço)..........3,54 %
Sd (área efetiva do cone).........................0,1194 m2
Vd (volume deslocado)...........................447,8 cm3
Xmáx (deslocamento máx. (pico) c/10% distorção).....3,75 mm
Xlim (deslocamento máx. (pico) antes do dano)..........13 mm
Condições atmosféricas no local de medição dos parâmetros TS:
Temperatura......................................24 °C
Pressão atmosférica.............................1.005 mb
Umidade relativa do ar..............................56 %
Parâmetros de Thiele-Small medidos após amaciamento de 2 horas com metade da
potência NBR.
É admitida uma tolerância de ± 15% nos valores especificados.
PARÂMETROS ADICIONAIS
PL.............................................20,0 Tm
Densidade de fluxo no gap.........................0,98 T
Diâmetro da bobina................................100 mm
Comprimento do fio da bobina......................29,7 m
Coeficiente de temperatura do fio (a25)............0,00388 1/°C
Temperatura máxima da bobina......................251 °C
9vc (temperatura máx. da bobina/potência máx.).......0,56 °C/W
Hvc (altura do enrolamento da bobina)...............17,0 mm
Hag (altura do gap)................................9,5 mm
Re (resistência da bobina)...........................6,2 Q
Mms (massa móvel)..............................145,3 g
Cms (compliância mecânica)......................165,0 u.m/N
Rms (resistência mecânica da suspensão)............1,65 kg/s
PARÂMETROS NÃO-LINEARES
Le @ Fs (indutância da bobina na ressonância).........5,225 mH
Le @ 1 kHz (indutância da bobina em 1 kHz)...........1,701 mH
Le @ 20 kHz (indutância da bobina em 20 kHz).........0,637 mH
Red @ Fs (resistência de perdas na ressonância)........0,22 Q
Red @ 1 kHz (resistência de perdas em 1 kHz)..........4,65 Q
Red @ 20 kHz (resistência de perdas em 20 kHz).......65,10 Q
Krm (coeficiente da resistência de perdas).............2,097 mil
Kxm (coeficiente da indutância da bobina)............29,845 mH
Erm (expoente da resistência de perdas da bobina)......0,881


R$ 542,00
(para pagamento à vista)
(Consultar)
